SEDuct® HVAC Condotte di ventilazione resistenti al fuoco

Condotte in metallo a doppia parete con finitura in alluminio goffrato per sistemi di protezione al fuoco o per sistemi di controllo fumi a pressione differenziale.

Condotte di ventilazione resistenti al fuoco

Icona utilità per certificazione Utilità per la certificazione

CERTIFICAZIONE

Condotte provviste di certificazione di resistenza al fuoco secondo UNI EN 1366-1:2001.

Classificazione

Ai sensi della UNI EN 13501-3:2009.

EI 120 (ve ho o→i ) S

Icona utilità per progettazione Utilità per la progettazione

CAMPO DI APPLICAZIONE

  • Sistemi di protezione al fuoco e sistemi di controllo fumi a pressione differenziale.
  • Integrità ai fumi e isolamento termico per 120 minuti con esposizione al fuoco dall’esterno.
  • Utilizzo orizzontale e verticale.
  • Tenuta con una perdita inferiore ai 10 m3/h per m2.
  • Tenuta all’aria classe C (2.000 Pa) secondo UNI EN 1507:2008.

Icona utilità per la posa in opera Utilità per la posa in opera

PEZZI STANDARD REALIZZABILI

Base:200 ÷ 1.250 mm
Altezza:200 ÷ 1.000 mm
Passo standard:50 mm
Lunghezza standard:1.340 mm
Spessore condotta:50 mm

GIUNZIONE TRA ELEMENTI

I singoli componenti sono collegati tra loro con viti, rondelle e dadi M8 inseriti negli appositi fori presenti nel profilo di giunzione. Viene interposta guarnizione e sigillante tra le flange serrate da morsetti. La giunzione viene isolata termicamente per mezzo di lastre di giuntura fissate da viti e colla resistente alle alte temperature.

Giunzione HVAC

SISTEMA DI ATTRAVERSAMENTO PARETI/SOLAI

Il ripristino in caso di attraversamento di pareti e solai avviene tramite rincalzo con carta ceramica biosolubile e sigillatura della parete tramite angolari a 'L' in silicato di calcio.

HVAC Sistema attraversamento pareti solai

SISTEMA DI STAFFAGGIO

Il sistema di staffaggio SEDuct® rappresenta il livello minimo di sicurezza occorrente per la valenza della certificazione di prodotto; può essere sostituito da ancoraggi che costituiscano soluzione equivalente o migliorativa.

Le staffe sono idonee e conformi a garantire la funzionalità e la resistenza statica nei confronti dei carichi indotti in caso di incendio, non è incluso alcun riferimento alla riduzione della vulnerabilità sismica dell’impianto.

Staffaggio orizzontale

Staffe con binari preforati di profilo a C 40x40 mm sospese da barre filettate uniformi M12.
Distanza massima tra sospensioni orizzontali pari a 1 m.

HVAC Staffaggio orizzontale

Staffaggio verticale

Mensole di sospensione poste ad ogni attraversamento di solaio ed a parete, con distanza massima tra sospensioni verticali pari a 3 m.

HVAC Staffaggio verticale

ACCESSORI

  • Sistema di staffaggio standard orizzontale / verticale.
  • Sistema di staffaggio sismico orizzontale / verticale.
  • Elemento di ripristino attraversamento parete / solaio.

Icona utilità per l'acquisto Utilità per l'acquisto

Per maggiori informazioni contattare gli uffici AerNova.

Documentazione

  • Procedura di Corretta Posa in Opera Procedura di Corretta Posa in Opera
  • Dichiarazione di Conformità Dichiarazione di Conformità
  • Scheda Tecnica Scheda Tecnica

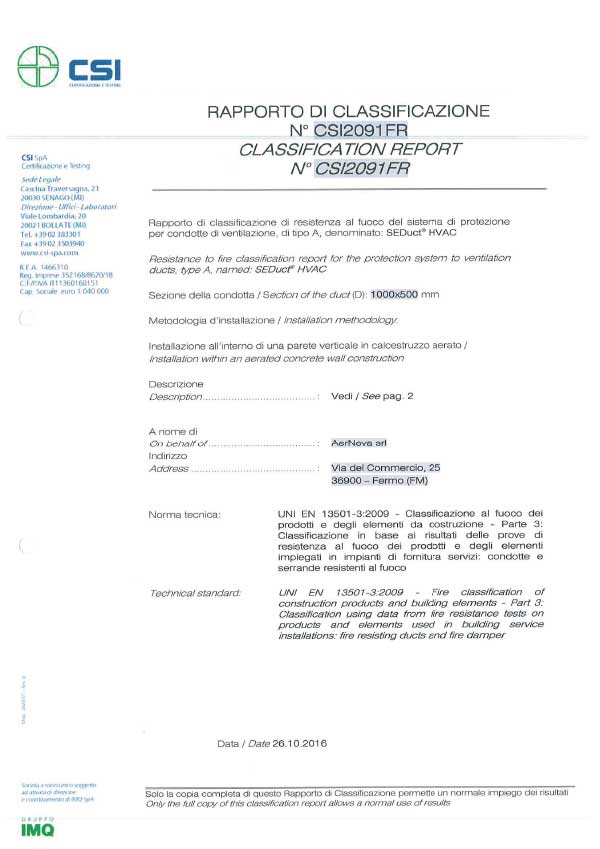

  • Rapporto di Classificazione Rapporto di Classificazione

Certificato CE

Certificato CE Certificato CE Logo AerNova
