Ventilatori

SEDuct® CSS

Cassonetti centrifughi per il controllo dei fumi

Cassonetti centrifughi a trasmissione per applicazioni ad alta prevalenza progettati e omologati per l’evacuazione di fumi ad alta temperatura.

APPLICAZIONE PRODOTTO
Sistemi a controllo verticale
Sistemi a controllo orizzontale
Sistemi a pressione differenziale
Sistemi di protezione al fuoco
condividi PRODOTTO
ventilatore-centrifughi-ad-alta-temperatura-seduct-aernova
Campo di applicazione
  • Sistemi di evacuazione fumo e calore a comparto multiplo o singolo.
  • Per estrazione fumi e immissione aria esterna.
  • Funzionamento in dual purpose (ventilazione a temperatura ambiente ed estrazione fumi).
  • Funzionalità per 120 minuti a temperature ≤ 400°C.
Caratteristiche Tecniche
 Portata:  fino a 36.000 m3/h
 Pressione statica:  fino a 1.800 Pa
 Livello di protezione:  motore IP55

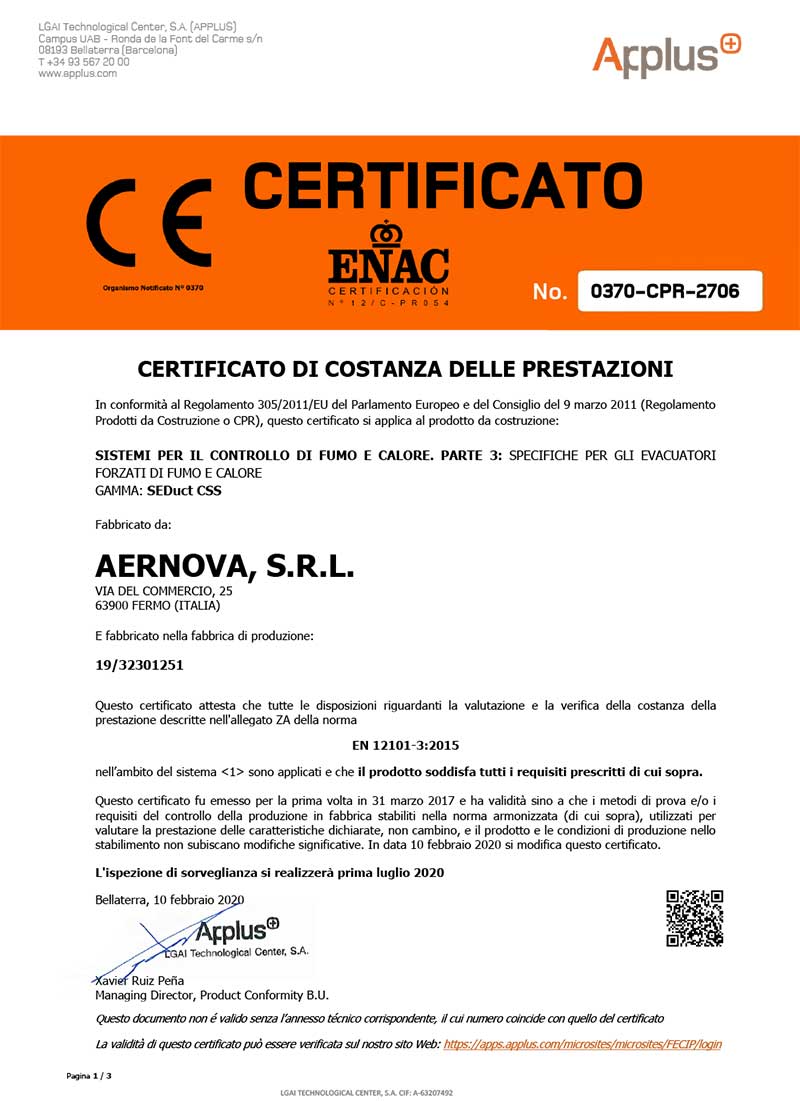

Certificazione CE

Ventilatori provvisti di certificazione di prodotto CE secondo la norma UNI EN 12101-3:2004.
Ai sensi del Regolamento Europeo 305/2011.

Classificazione

Ai sensi del capitolo 7.5 della UNI EN 13501-4:2016.

F400 120

Struttura

Telaio in profilo d’alluminio e pannelli smontabili in acciaio zincato.

Giranti

Ventilatore centrifugo ad alte prestazioni, doppia aspirazione con girante pale avanti per azionamento a trasmissione, accoppiato al motore mediante cinghie trapezoidali e pulegge.

Motori

Motore montato su una slitta tendicinghia per facilitare la manutenzione ed eventuale sostituzione. Motore asincrono trifase a norme internazionali IEC 60034, IEC 60072, EMC 2014/30/UE, LVD 2014/35/UE, marcato CE, IP55, classe F. Idoneo ad un servizio S1 (funzionamento continuo a carico costante).

Trasmissione

Trasmissione con supporti auto allineanti esterna al flusso protetta da carter in lamiera.

Temperature

Ventilatori concepiti per funzionamento continuo a temperature fino a 115°C ed in situazione di emergenza ad elevate temperature (irripetibilità d’uso), 400°C per 2 ore.

[mm] A B C D E F G H I L M N O [kg]
CSS 7/7 850 700 230 260 220 330 90 650 405 470 550 850 950 110
CSS 9/7 900 750 260 230 260 350 90 700 450 540 600 900 1.000 130
CSS 9/9 900 750 260 300 225 350 90 700 450 540 600 900 1.000 130
CSS 10/8 950 800 290 265 267,5 370 90 750 495 615 650 950 1.050 140
CSS 10/10 950 800 290 330 235 370 90 750 495 615 650 950 1.050 140
CSS 12/9 1.050 900 340 310 295 370 90 800 550 700 700 1.050 1.150 180
CSS 12/12 1.050 900 340 395 252,5 370 90 800 550 700 700 1.050 1.150 180
CSS 15/15 1.250 1.100 400 470 315 457,5 92,5 950 685 910 900 1.250 1.350 240
CSS 18/18 1.350 1.250 480 560 345 480 90 1.050 770 1.040 1.000 1.400 1.500 315
CSS 500 1.550 1.580 640 640 470 520 90 1.250 1.000 1.345 1.150 1.730 1.830 410
CSS 560 1.650 1.760 715 715 522,5 545 90 1.350 1.070 1.520 1.250 1.910 2.010 485
CSS 630 1.850 1.950 800 800 575 585 90 1.475 1.195 1.715 1.300 2.100 2.200 610
  • Terminale 45° con rete
  • Tettuccio parapioggia
