CAMPO DI APPLICAZIONE

• Pressurizzazione di filtri a prova di fumo con compartimentazione minore o uguale a REI 120 e una sovrapressione pari a 30 Pa anche in condizioni di emergenza.

FUNZIONAMENTO

La pressurizzazione del locale filtro può avvenire con due modalità distinte in funzione della configurazione del filtro scelta dal progettista:

1. Pressurizzazione solo in condizione di emergenza: caso dei filtri con porte normalmente aperte
Al manifestarsi dell’incendio (condizione di emergenza), la centrale antincendio comanda la chiusura delle porte REI del locale filtro ed invia un segnale di attivazione al quadro di comando del sistema SEDuct® SPF. La messa in sovrappressione del locale ed il raggiungimento della soglia di 30 Pa avviene in pochi secondi. Il pressostato comanda l’attivazione o lo spegnimento del pressurizzatore in modo da mantenere costante il valore di sovrapressione.

2. Pressurizzazione continua con funzionamento 24 ore: caso di filtri con porte normalmente chiuse
In questa configurazione il sistema SEDuct® SPF, alimentato dalla rete, e comandato dal pressostato differenziale mantiene costantemente il locale filtro fumo alla soglia minima di sovrappressione di 30 Pa.

Installazione

Si prescrive la realizzazione un sistema di canalizzazioni d’aria tramite l’impiego di apposite condotte certificate EI 120 del tipo SEDuct® HVAC, con il minore numero possibile di curve, deviazioni e assenza di restrizioni. L’unità ventilatore deve essere posta al limite superiore della parete o a soffitto, evitando di investire, con il flusso d’aria, direttamente e frontalmente gli utilizzatori. L’istallazione avviene per mezzo di 4 fori presenti all’interno del monoblocco a mezzo di tasselli. Il pressostato differenziale è integrato nell’unità di controllo e necessita del collegamento delle prese di pressione interne/esterne al filtro. L’unità di controllo

CONDOTTE DI PRESA ARIA ESTERNA

Il sistema SEDuct^® SPF è integrabile con le condotte in metallo e silicato di calcio di ventilazione resistenti al fuoco SEDuct^® HVAC classificate:

EI 120 ( v_eh_o o −> i ) S

CERTIFICAZIONE CE

Sistema di pressurizzazione provvisto di certificazione di prodotto CE.
Conforme alle disposizioni del D.M. 30/11/83 e D.M. 18/10/2019.

Unità di controllo

Da collocarsi all’interno del filtro stesso o nell’annessa zona sicura, è costituito da display a cristalli liquidi e led di stato per la gestione ed impostazione del sistema integrato con timer per segnalazione della manutenzione ordinaria. Ogni singola unità di controllo può gestire fino a 6 ventilatori. Unità di comando dotata di alimentatore switching interfacciato con l’Unità di alimentazione. Presenti uscite per la gestione di:

• Sensori porta, misuratori laser, contatti magnetici
• Contatti apertura porte
• Elettromagneti i porte
• Rilevatori fumo
• Pulsante emergenza

Unità Ventilatore

Posto necessariamente all’interno del filtro. È costituito da un contenitore in lamiera zincata e verniciata a polveri epossidiche, in cui si trova alloggiato un ventilatore Brushless dotato di sensore tachimetrico per il rilevamento costante della velocità di rotazione della girante che aspira aria pulita dall’esterno o dall’adiacente zona sicura tramite specifiche condotte tipo SEDuct® HVAC.

Pressostato differenziale

Ha la funzione di monitorare il livello di sovrappressione raggiunta e assicurare un efficace e sicuro utilizzo del filtro, poiché oltre alla necessità di garantire una pressione minima, un’eccessiva pressurizzazione renderebbe difficoltosa l’apertura delle porte REI.

Unità di alimentazione

Contenente batterie al piombo gel e gestione tramite microprocessore dedicato per una carica ottimale senza di ventole di raffreddamento, con funzione MPPT per carica diretta da pannelli solari senza inverter. Funzionamento con alimentazione 230V e batterie tampone, con alimentazione solo batterie tampone e con alimentazione da gruppo di continuità senza necessità delle batterie tampone.

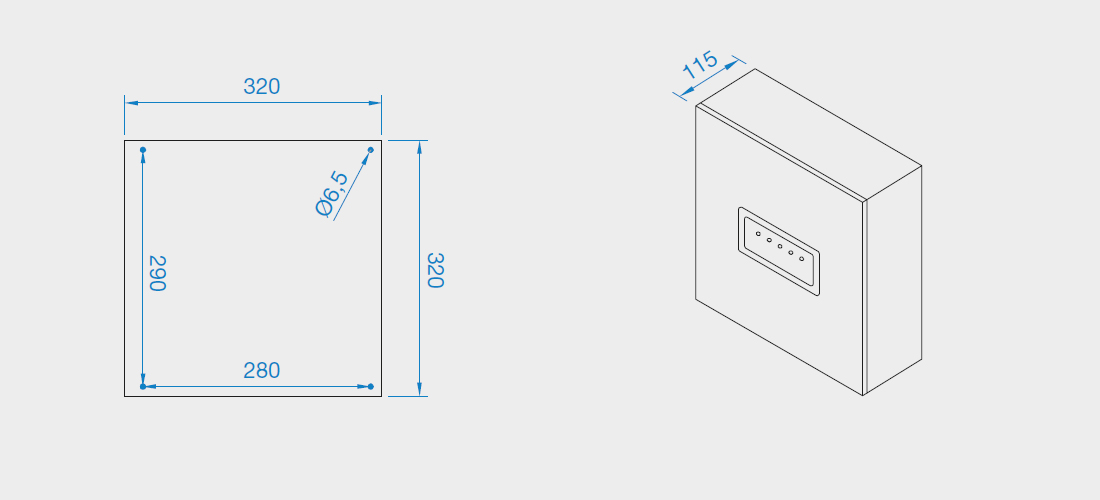

Unità di controllo

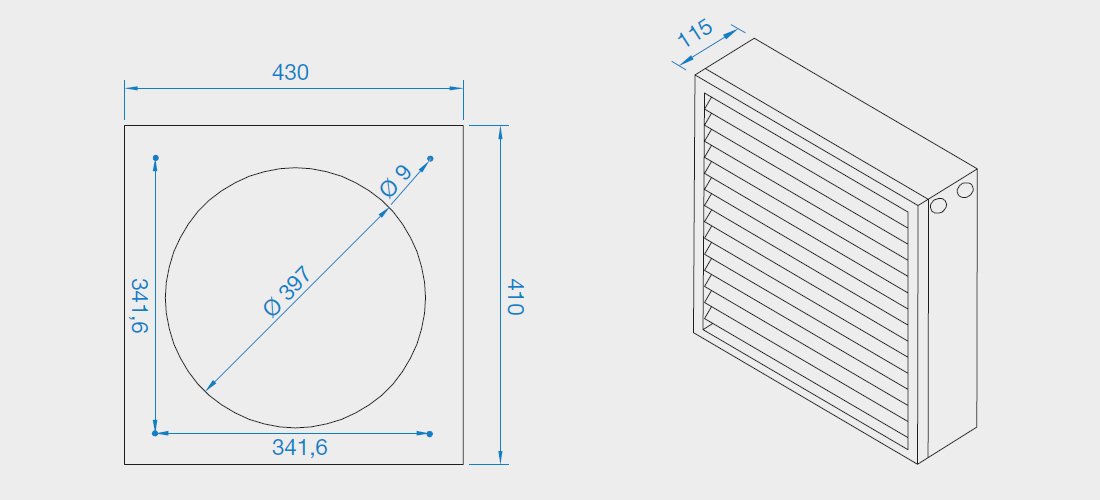

Unità ventilatore

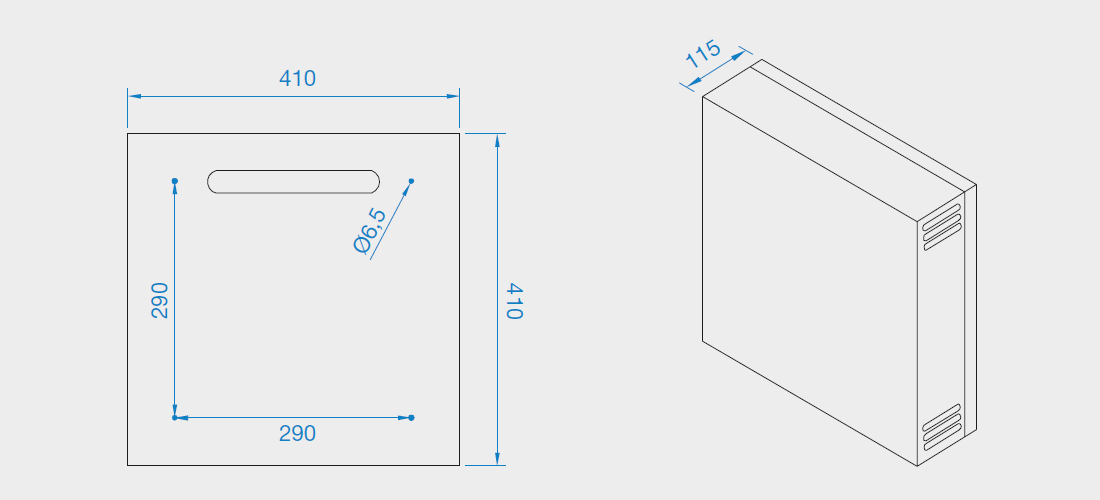

Unità di alimentazione (n° 2 solo per il modello SEDuct® SPF3)

Disponibili modelli:

• SEDuct^® SPF 1 COMPACT
• SEDuct^® SPF 2 COMPACT

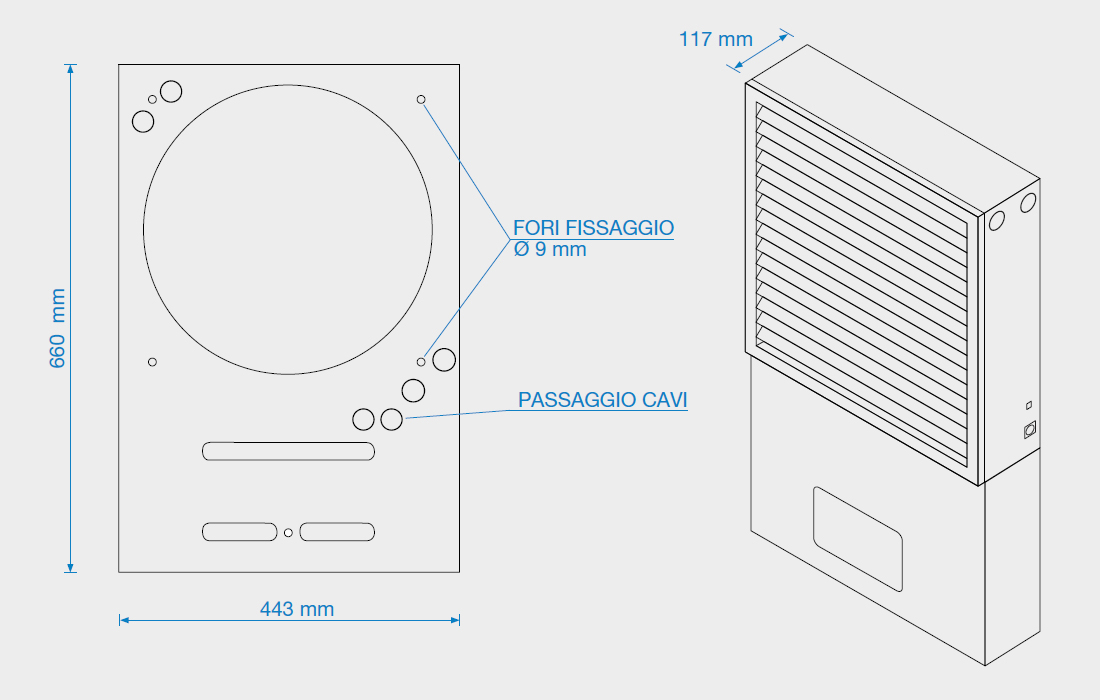

Unità di controllo e ventilatore modelli COMPACT

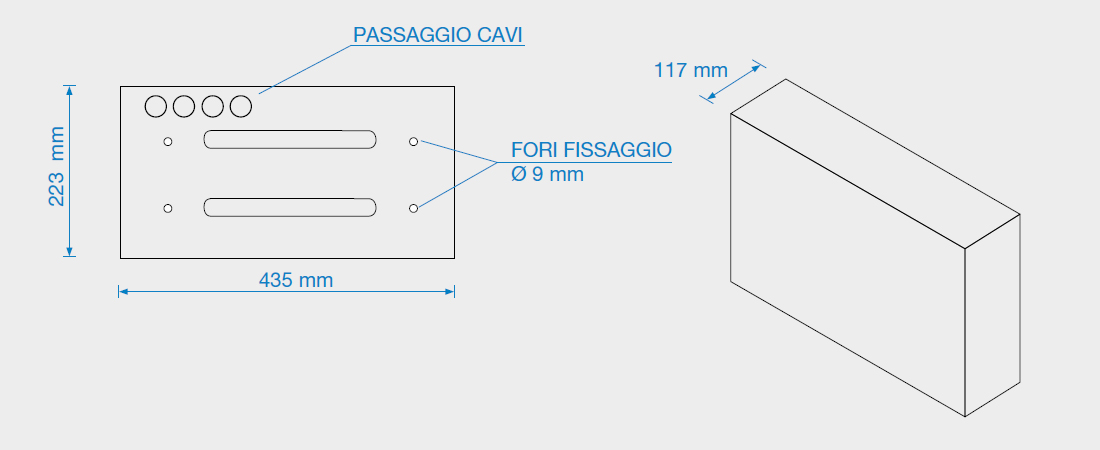

• Unità di alimentazione modelli COMPACT
