SEDuct® R.EI Condotte di ventilazione resistenti al fuoco

Condotte metalliche a doppia parete per sistemi di protezione al fuoco o per sistemi di controllo fumi a pressione differenziale.

Condotte di ventilazione resistenti al fuoco

Icona utilità per certificazione Utilità per la certificazione

CERTIFICAZIONE

Condotte provviste di certificazione di resistenza al fuoco secondo UNI EN 1366-1:2001.

Classificazione

Ai sensi della UNI EN 13501-3:2009.

EI 120 (ve ho o→i ) S

Icona utilità per progettazione Utilità per la progettazione

CAMPO DI APPLICAZIONE

  • Sistemi di protezione al fuoco e sistemi di controllo fumi a pressione differenziale.
  • Integrità ai fumi e isolamento termico per 120 minuti con esposizione al fuoco dall’esterno.
  • Utilizzo orizzontale e verticale.
  • Tenuta con una perdita inferiore ai 10 m3/h per m2.
  • Tenuta all’aria classe C (2.000 Pa) secondo UNI EN 1507:2008.

Icona utilità per la posa in opera Utilità per la posa in opera

PEZZI STANDARD REALIZZABILI

Base:200 ÷ 1.250 mm
Altezza:200 ÷ 1.000 mm
Passo standard:50 mm
Lunghezza standard:1.340 mm
Spessore condotta:50 mm

GIUNZIONE TRA ELEMENTI

I singoli componenti sono collegati tra loro con viti, rondelle e dadi M8 inseriti negli appositi fori presenti nel profilo di giunzione. Viene interposta guarnizione e sigillante tra le flange serrate da morsetti. La giunzione viene isolata termicamente per mezzo di una fascia isolante specifica con un omega di finitura serrato per mezzo di viti e dadi M8.

Condotte REI giunzione

SISTEMA DI ATTRAVERSAMENTO PARETI/SOLAI

Il ripristino in caso di attraversamento di pareti e solai avviene tramite rincalzo con materiale in fibroceramica e applicazione di carter di finitura fissato alla condotta tramite bulloni M8 ed alla muratura tramite tasselli M8.

Condotte R.EI sistema attraversamento pareti solai

SISTEMA DI STAFFAGGIO

Il sistema di staffaggio SEDuct® rappresenta il livello minimo di sicurezza occorrente per la valenza della certificazione di prodotto; può essere sostituito da ancoraggi che costituiscano soluzione equivalente o migliorativa.

Le staffe sono idonee e conformi a garantire la funzionalità e la resistenza statica nei confronti dei carichi indotti in caso di incendio, non è incluso alcun riferimento alla riduzione della vulnerabilità sismica dell’impianto.

Staffaggio orizzontale

Staffe con binari preforati di profilo a C 40x40 mm sospese da barre filettate uniformi M12.
Distanza massima tra sospensioni orizzontali pari a 1 m.

condotte R.EI staffaggio orizzontale

Staffaggio verticale

Mensole di sospensione poste ad ogni attraversamento di solaio ed a parete, con distanza massima tra sospensioni verticali pari a 3 m.

condotte R.EI staffaggio verticale

ACCESSORI

  • Sistema di staffaggio standard orizzontale / verticale.
  • Sistema di staffaggio sismico orizzontale / verticale.
  • Elemento di ripristino attraversamento parete / solaio.

Icona utilità per l'acquisto Utilità per l'acquisto

Per maggiori informazioni contattare gli uffici AerNova.

Documentazione

  • Procedura di Corretta Posa in Opera Procedura di Corretta Posa in Opera
  • Dichiarazione di Conformità Dichiarazione di Conformità
  • Scheda Tecnica Scheda Tecnica
  • Rapporto di Classificazione Rapporto di Classificazione

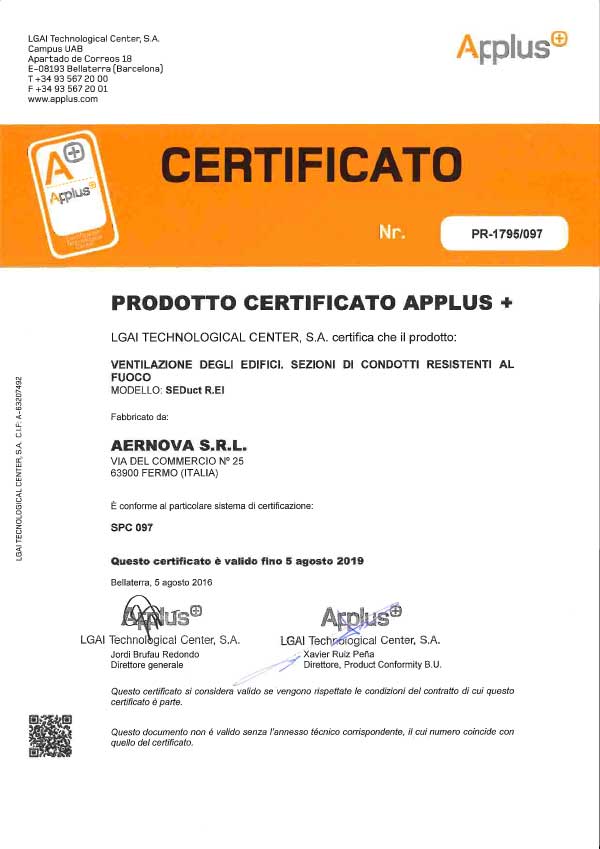

Certificato CE

Certificato CE Certificato CE Logo AerNova
