SEDuct® C600 Condotte per il controllo dei fumi

Condotte metalliche per sistemi di evacuazione fumo e calore (SEFFC) o per sistemi di controllo a pressione differenziale.

Icona utilità per certificazione Utilità per la certificazione

CERTIFICAZIONE CE

Condotte provviste di certificazione di prodotto CE secondo UNI EN 12101-7:2011. Ai sensi del Regolamento Europeo 305/2011.

CLASSIFICAZIONE

Ai sensi del capitolo 7.2 della UNI EN 13501-4 + A1 2009.

E600 120 (ho) S 1.000 singolo

Icona utilità per progettazione Utilità per la progettazione

CAMPO DI APPLICAZIONE

  • Sistemi di evacuazione fumo e calore a comparto singolo.
  • Integrità ai fumi per 120 minuti a temperature ≤ 600°C.
  • Per estrazione fumi e immissione aria esterna.
  • Utilizzo orizzontale e verticale.
  • Tenuta ai fumi con una perdita inferiore ai 5 m3/h per m2.
  • Livello di pressioni fino a -1.000 Pa.
  • Sistemi sia forzati che naturali.
  • Tenuta all’aria classe D (1.000 Pa) Secondo UNI EN 12237:2004

Icona utilità per la posa in opera Utilità per la posa in opera

PEZZI STANDARD REALIZZABILI

Diametro: 200 ÷ 1000 mm
Lunghezza standard: 1.500 mm

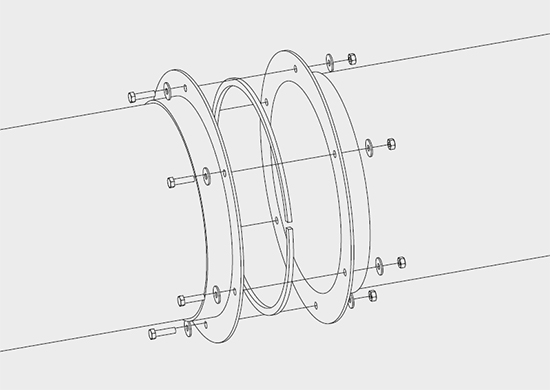

GIUNZIONE TRA ELEMENTI

I singoli componenti sono collegati con viti e dadi M8 inseriti negli appositi fori presenti nel profilo di giunzione, con interposizione di guarnizione in fibra di vetro.

SISTEMA DI STAFFAGGIO

  • Il sistema di staffaggio SEDuct® rappresenta il livello minimo di sicurezza occorrente per la valenza della certificazione di prodotto; può essere sostituito da ancoraggi che costituiscano soluzione equivalente o migliorativa.
  • Le staffe sono idonee e conformi a garantire la funzionalità e la resistenza statica nei confronti dei carichi indotti in caso di incendio, nel sistema di staffaggio standard non è incluso alcun riferimento alla riduzione della vulnerabilità sismica dell’impianto.

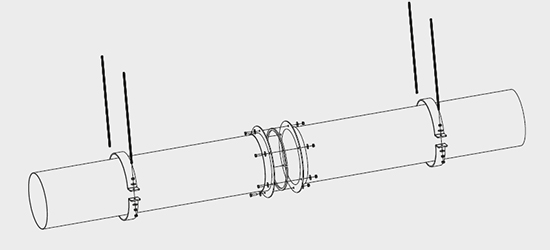

Staffaggio orizzontale

Staffe con collare in acciaio zincato 40x4 mm sospese da barre filettate uniformi M8. Distanza massima tra sospensioni orizzontali pari a 2 mt.

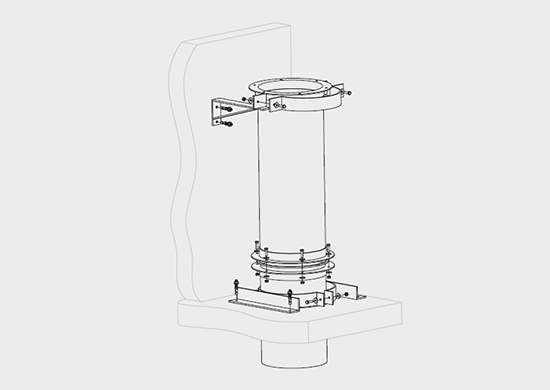

Staffaggio verticale

Mensole con collare poste ad ogni attraversamento di solaio ed a parete, con distanza massima tra sospensioni verticali pari a 2,5 mt.

ACCESSORI

  • Sistema di staffaggio standard orizzontale / verticale
  • Sistema di staffaggio sismico orizzontale / verticale

Icona utilità per l'acquisto Utilità per l'acquisto

Per maggiori informazioni contattare gli uffici AerNova.

Documentazione

  • Etichettatura CE Etichettatura CE
  • Manuale di Uso e Manutenzione Manuale di Uso e Manutenzione
  • Dichiarazione di Prestazione (DOP) Dichiarazione di Prestazione (DOP)
  • Procedura di Corretta Posa in Opera Procedura di Corretta Posa in Opera

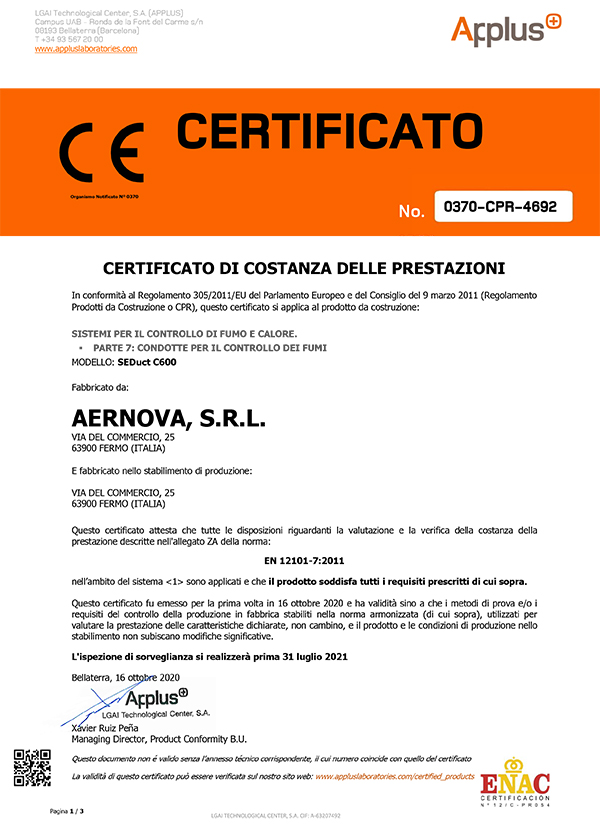

Certificato CE

Certificato CE Certificato CE Logo AerNova

Soluzione applicabile
