SEDuct® SDM Serrande per il controllo dei fumi

Serrande di controllo per sistemi di evacuazione fumo e calore a comparto multiplo. Certificate per permettere l'apertura o la chiusura in caso di incendio.

Serranda per il controllo dei fumo comparto multiplo

Icona utilità per certificazione Utilità per la certificazione

CERTIFICAZIONE CE

Serrande provviste di certificazione di prodotto CE secondo UNI EN 12101-8:2011.
Ai sensi del Regolamento Europeo 305/2011.

CLASSIFICAZIONE

Ai sensi del capitolo 7.3 della UNI EN 13501-4:2016.

EI 120 (ved hod i↔o) S 1.500 C10.000 AA Multi

Icona utilità per progettazione Utilità per la progettazione

CAMPO DI APPLICAZIONE

  • Sistemi di evacuazione fumo e calore a comparto multiplo.
  • Integrità ai fumi e isolamento termico per 120 minuti.
  • Utilizzo su condotte orizzontali e verticali.
  • Tenuta ai fumi con una perdita inferiore ai 200 m3/h per m2.
  • Livello di pressioni fino a -1.500 Pa.
  • Sistemi combinati di controllo fumo e ambientali.
  • Attivazione automatica tramite servomotore azionabile da un segnale elettrico proveniente dal sistema di controllo remoto.
  • Sistemi sia forzati che naturali.
  • Serranda installabile su condotte SEDuct® MULTI-50 o su condotte realizzate con lastre Promatec L500 (Promat)

STRUTTURA E COMPONENTI

Cassa e pale multiple realizzate in silicato di calcio, complete di guarnizioni termo espandenti per fumi caldi e freddi con flange da 30 mm (optional) per possibile raccordo con condotte a singolo compartimento.

serranda controllo fumo e calore comparto multiplo sdm

  1. Cassa in silicato di calcio
  2. Pale multiple in silicato di calcio
  3. Motorizzazione 24 o 230V

Icona utilità per la posa in opera Utilità per la posa in opera

DIMENSIONI

Dimensioni Serranda controllo fumo comparto multiplo

COLLEGAMENTI ELETTRICI

Le serrande SEDuct® SDM sono dotate unicamente di motorizzazioni Belimo. Il segnale di comando On-Off, proviene da un comando in commutazione (contatti 1, 2, 3 – 230Vac e 24Vac/dc). L'attuatore è protetto da sovraccarico e resta in tensione anche quando raggiunge le battute di fine corsa.

Due contatti ausiliari a punto d’intervento fisso incorporati nell'attuatore, permettono la segnalazione a distanza delle posizioni finali della serranda (contatti S1, S2, S3, S4, S5, S6).
La posizione della serranda viene indicata da un indice di posizione sull’attuatore, mentre la chiave a manovella fornita consente l’azionamento manuale e rende possibile un facile test della serranda in loco.

Motorizzazione 230Vac

collegamenti elettrici sdm 1

Motorizzazione 24Vac/dc

collegamenti elettrici sdm 1

INSTALLAZIONE

In condotta: posta lungo la linea o a parete della condotta stessa.

installazione sdm

Il collegamento della serranda alle condotte per estrazione fumi per comparto singolo avviene per mezzo di un profilo a flangia 30 mm (optional), viti e bulloni. Il collegamento con condotte a comparto multiplo in silicato di calcio è fatta tramite fasce di giunzione, colla e viti.
La distanza di installazione della serranda da altri elementi edili, ostruzioni e componenti di impianto deve essere tale da permettere il montaggio, il funzionamento e la manutenzione della serranda stessa.

ACCESSORI

  • Profilo a flangia 30 mm

Integrazione con sistemi SEDuct® COMMANDER

Le motorizzazioni Belimo installate come standard sulle serrande possono essere integrate con moduli di campo della serie SEDuct® COMMANDER UFC. Il modulo di campo permette il controllo, la movimentazione, e la segnalazione dello stato del componente.

Monitoraggio rapido tramite display integrato e possibilità di effettuare prove di funzionamento direttamente sulla serranda tramite la funzione "Test". Possibilità di comunicazione logica tramite protocollo Modbus, BACnet, interfacciabile con i Pannelli di comando e controllo della linea SEDuct® COMMANDER o in grado di operare in modo indipendente tramite segnale proveniente direttamente dal sistema di rivelazione o da rilevatori di fumo.

Serranda di controllo fumo integrabile con moduli di campo della linea SEDuct® COMMANDER UFC:

  • UFC24
  • UFC24-2
  • UFC230-2
  • UFC24-230
  • UFC24-NM-6
  • UFC230-NM-6

Icona utilità per l'acquisto Utilità per l'acquisto

Per maggiori informazioni contattare gli uffici AerNova.

Documentazione

  • Etichettatura CE Etichettatura CE
  • Manuale di Uso e Manutenzione Manuale di Uso e Manutenzione
  • Dichiarazione di Prestazione (DOP) Dichiarazione di Prestazione (DOP)
  • Procedura di Corretta Posa in Opera Procedura di Corretta Posa in Opera

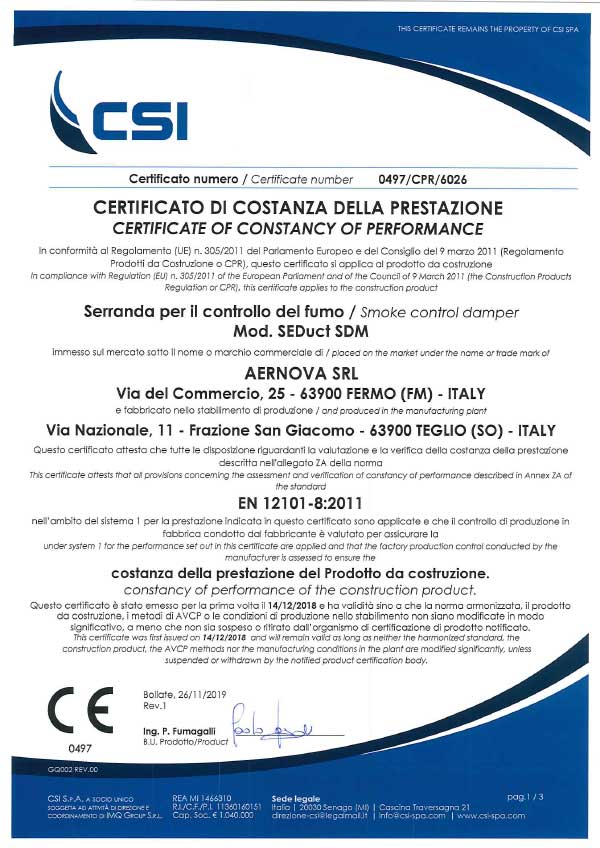

Certificato CE
