CAMPO DI APPLICAZIONE

• Sistemi di controllo fumo e calore.

CARATTERISTICHE

Dispositivo di apertura da applicare alle pareti per permettere l’afflusso dell’aria esterna.

• Telaio perimetrale a sostegno delle alette basculanti realizzato in alluminio naturale pressopiegato, saldato sugli angoli con tecnica in continuo secondo Norma UNI 8209.
• Alette basculanti, in alluminio estruso montate sulle appendici esterne del telaio mediante due serie di mensole incernierate a boccole in alluminio e Nylon per una movimentazione priva di attrito e di manutenzione.
• Possibilità di realizzazione delle alette in alluminio pressopiegato non coibentato o con coibentazione in policarbonato alveolare.
• Dispositivo di apertura elettrico tramite attuatore a 24V comandato dalla centrale di controllo del sistema.
• Fattore di correzione 0,65.

AUTOMATISMO

L’azionamento del dispositivo di sgancio avviene in seguito a comando elettrico proveniente
dalla centrale di controllo del sistema. Il riarmo avviene manualmente da posizione locale.

Aperture provviste di dichiarazione di conformità alla UNI 9494-2:2017.

Tipologie

• Tipo 1 – Base di rialzo e alette in alluminio pressopiegato non coibentate.
• Tipo 2 – Base di rialzo e alette in alluminio pressopiegato coibentate con polistirene da 20mm.
• Tipo 3 – Base di rialzo in alluminio coibentato con polistirene da 20 mm e alette in policarbonato alveolare da 16 mm.

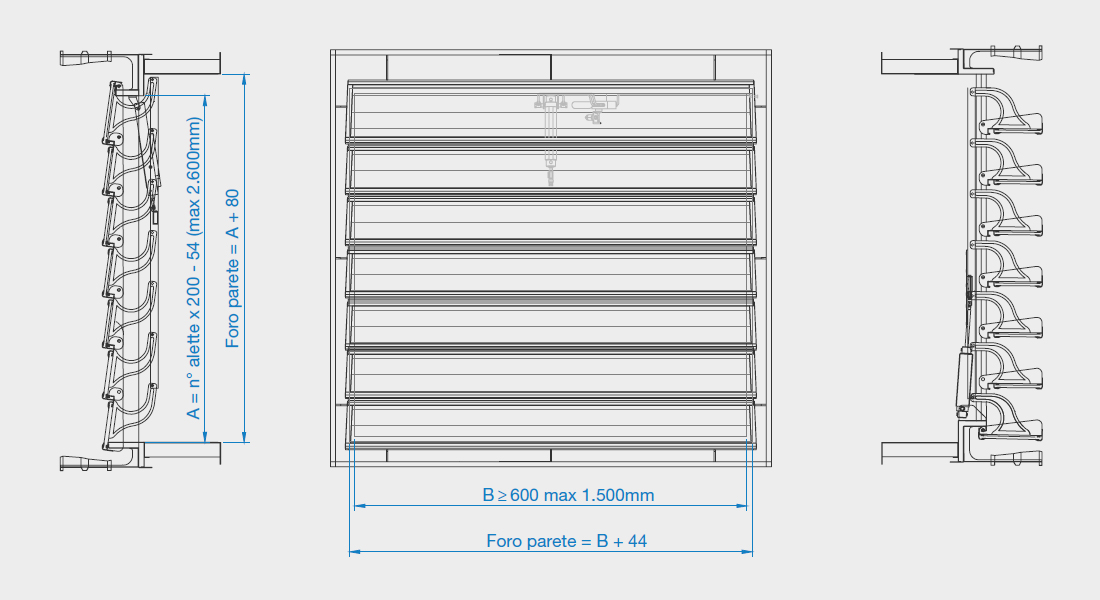

Dimensioni realizzabili
