CAMPO DI APPLICAZIONE

• Sistemi di controllo fumo e calore a comparto singolo.
• Integrità ai fumi per 120 minuti a temperature ≤ 600°C.
• Per estrazione fumi e immissione aria esterna.
• Utilizzo orizzontale e verticale.
• Tenuta ai fumi con una perdita inferiore ai 5 m³ /h per m².
• Livello di pressioni fino a -1.500 Pa.
• Sistemi sia forzati che naturali.
• Tenuta all’aria classe D (1.500 Pa) Secondo UNI EN 12237:2004.

CERTIFICAZIONE CE

Condotte provviste di certificazione di prodotto CE secondo UNI EN 12101-7:2011.
Ai sensi del Regolamento Europeo 305/2011.

CLASSIFICAZIONE

Ai sensi del capitolo 7.2 della UNI EN 13501-4:2016.

E₆₀₀ 120 (h_o) S 1.500 singolo

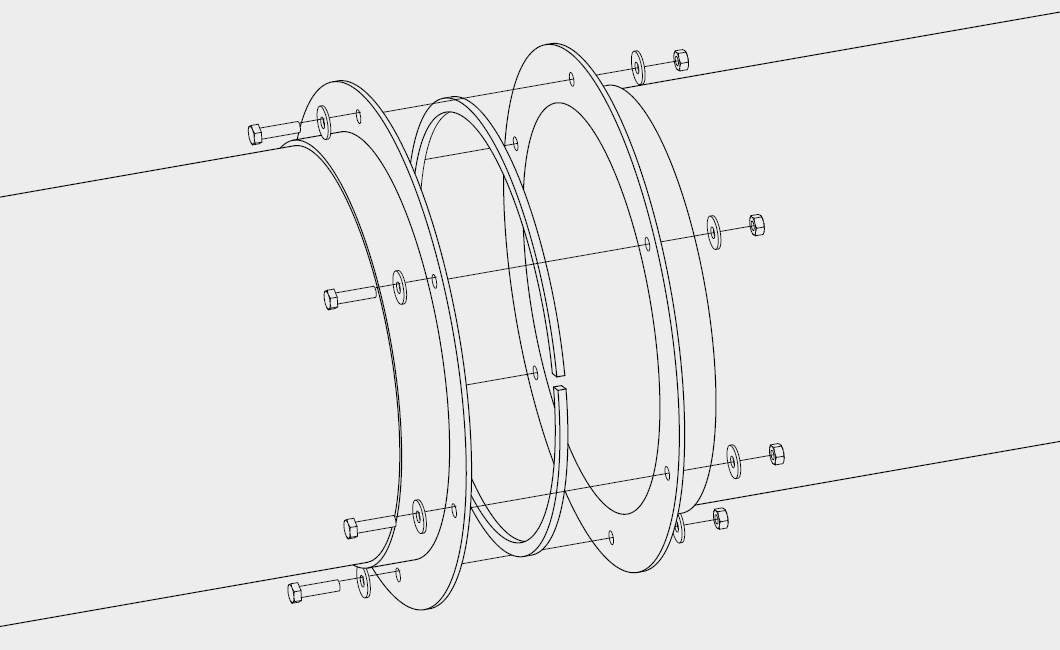

GIUNZIONE TRA ELEMENTI

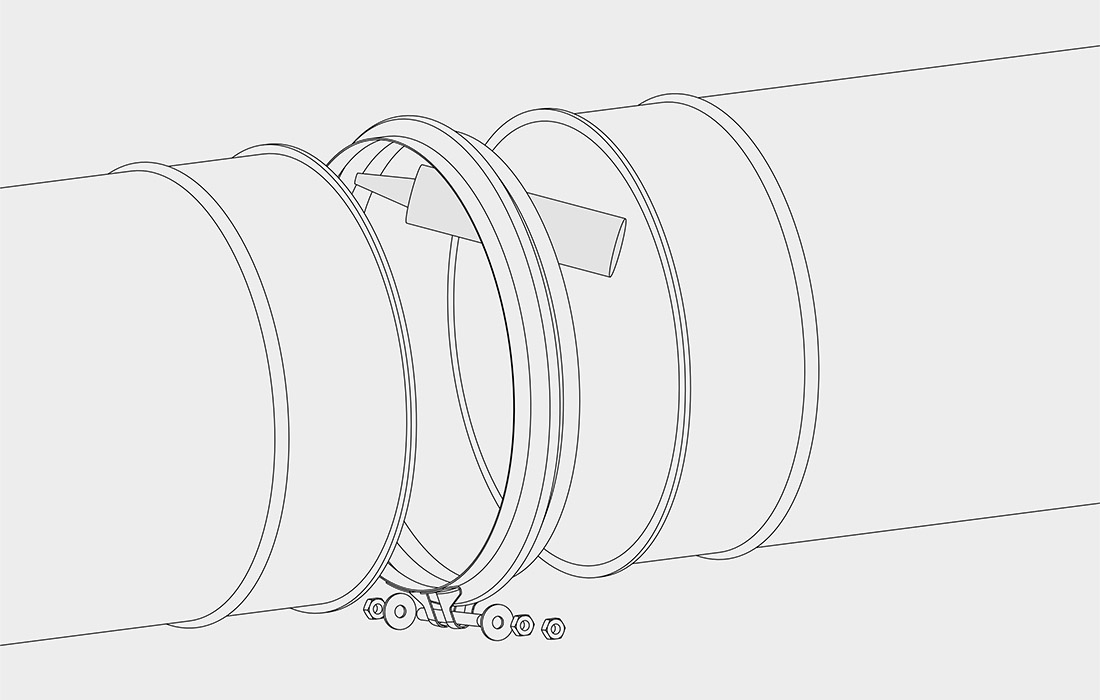

I singoli componenti sono collegati tramite collare di giunzione a stringere con interposizione di silicone resistente alle alte temperature.

SISTEMA DI STAFFAGGIO

Il sistema di staffaggio SEDuct® rappresenta il livello minimo di sicurezza occorrente per la valenza della certificazione di prodotto; può essere sostituito da ancoraggi che costituiscano soluzione equivalente o migliorativa.

Le staffe sono idonee e conformi a garantire la funzionalità e la resistenza statica nei confronti dei carichi indotti in caso di incendio, nel sistema di staffaggio standard non è incluso alcun riferimento alla riduzione della vulnerabilità sismica dell’impianto.

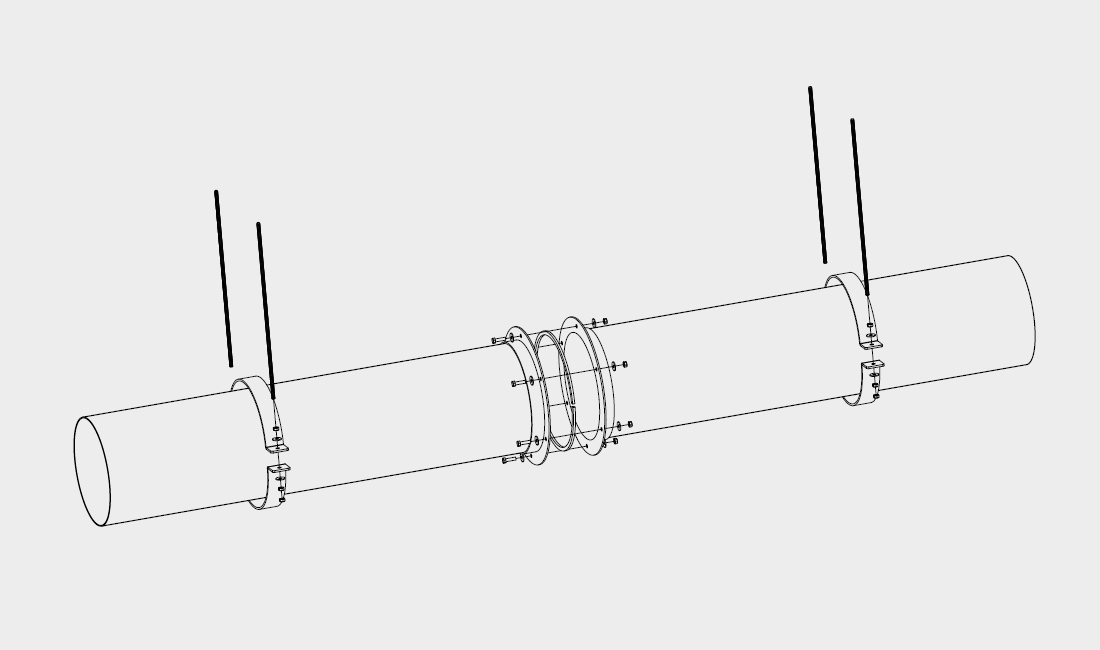

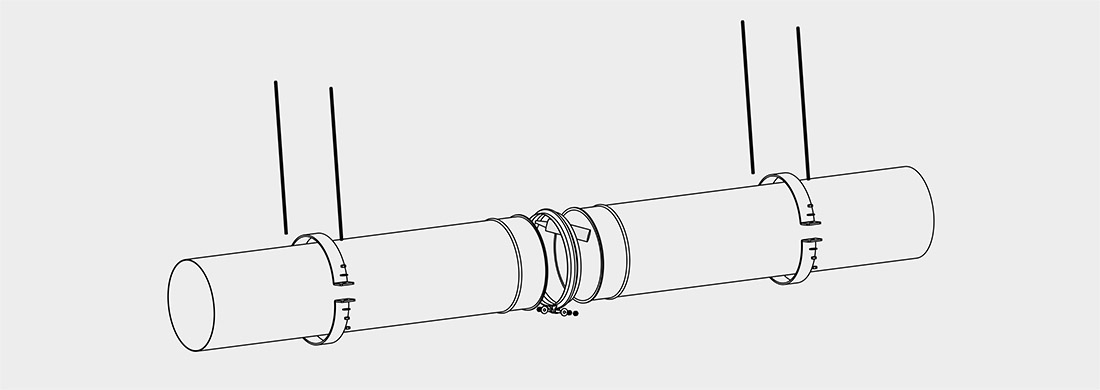

Staffaggio orizzontale

Staffe con collare in acciaio zincato 40×4 mm sospese da barre filettate uniformi M8. Distanza massima tra sospensioni orizzontali pari a 1,5 mt.

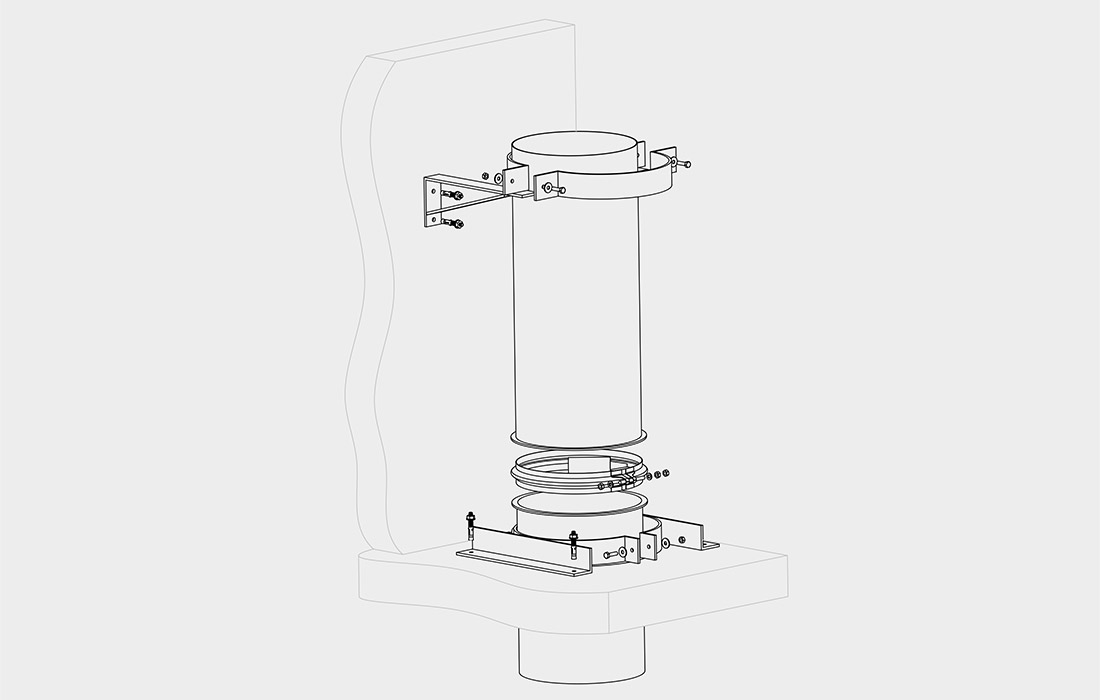

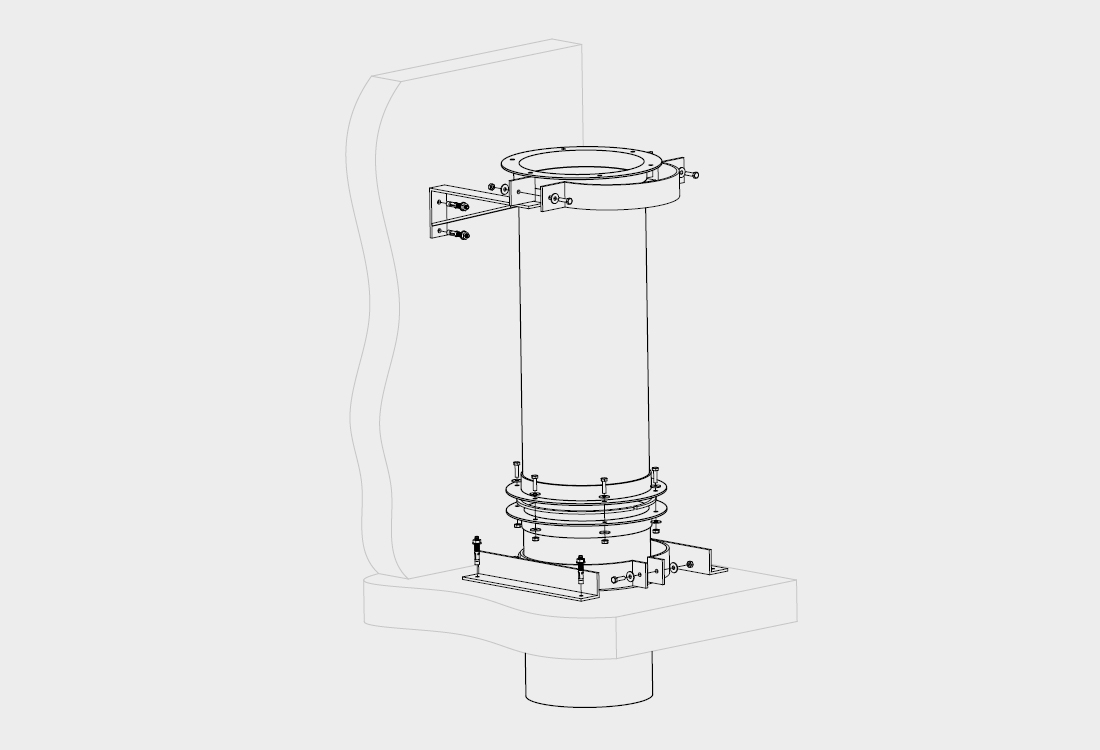

Staffaggio verticale

Il rapporto tra la distanza tra i supporti e la misura del diametro della condotta non deve superare il valore 8:1. In ogni caso la distanza massima tra i supporti non deve superare i 5 metri.

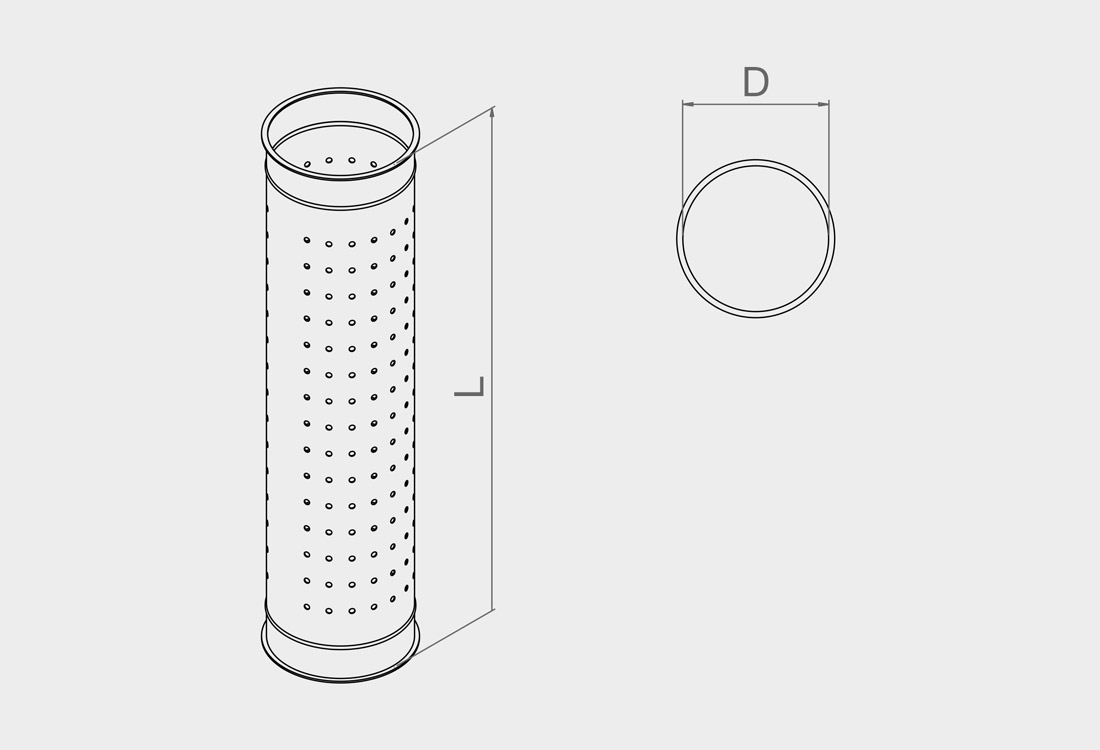

Disponibile terminale microforato per applicazioni dual purpose

Realizzazione forometria con simulazione software per l’ottimizzazione dei lanci.

• Sistema di staffaggio standard orizzontale / verticale
• Sistema di staffaggio sismico orizzontale / verticale
