Ventilatori

SEDuct® JET SV

Ventilatori centrifughi ad induzione per il controllo dei fumi

Ventilatori centrifughi ad induzione, progettati e certificati per l’evacuazione di fumi ad alta temperatura.

APPLICAZIONE PRODOTTO
Sistemi a controllo verticale
Sistemi a controllo orizzontale
Sistemi a pressione differenziale
Sistemi di protezione al fuoco
condividi PRODOTTO
Campo di Applicazione
  • Per sistemi di ventilazione orizzontale forzata (SVOF)
  • Funzionamento in dual purpose (ventilazione a temperatura ambiente ed estrazione fumi)
  • Funzionalità per 120 minuti a temperature ≤ 400°C
Caratteristiche Tecniche
Portata: da 0,76 a 2,7 m3/s
Flusso: girante centrifuga unidirezionale con aspirazione verticale
Velocità: standard doppia velocità
Certificazione CE

Ventilatori provvisti di certificazione di prodotto CE secondo la norma UNI EN 12101-3:2004.
Ai sensi del Regolamento Europeo 305/2011.

Classificazione

Ai sensi del capitolo 7.5 della UNI EN 13501-4:2016.

F300 120

F400 120

Giranti

Pale a profilo alare pressofuse ad alta efficienza con calettamento ad angolo regolabile. Bilanciamento secondo ISO 14694:2003, Categoria BV-3, Grado G6.3.

Casse di alloggiamento

Realizzata in lamiera di acciaio zincata, dotata di staffe di fissaggio laterali opportunamente forate. La struttura del ventilatore ha un ingombro limitato in altezza, il ventilatore è adatto unicamente per installazione orizzontale.

Motori

Motore elettrico ad induzione, asincrono con rotore a gabbia di scoiattolo, costruito secondo le norme IEC 34-1, grado di protezione meccanica minimo IP55, secondo IEC 34-5.
Velocità di rotazione 4/8 poli come standard, comunque collegabile per il funzionamento alla singola velocità. Classe di isolamento ‘H’ con rialzo termico determinato con il metodo della misura della resistenza.

Temperature

Ventilatori concepiti per funzionamento continuo a temperature fino a 50°C ed in situazione di emergenza ad elevate temperature (irripetibilità d’uso) fino a 400°C per 2 ore.

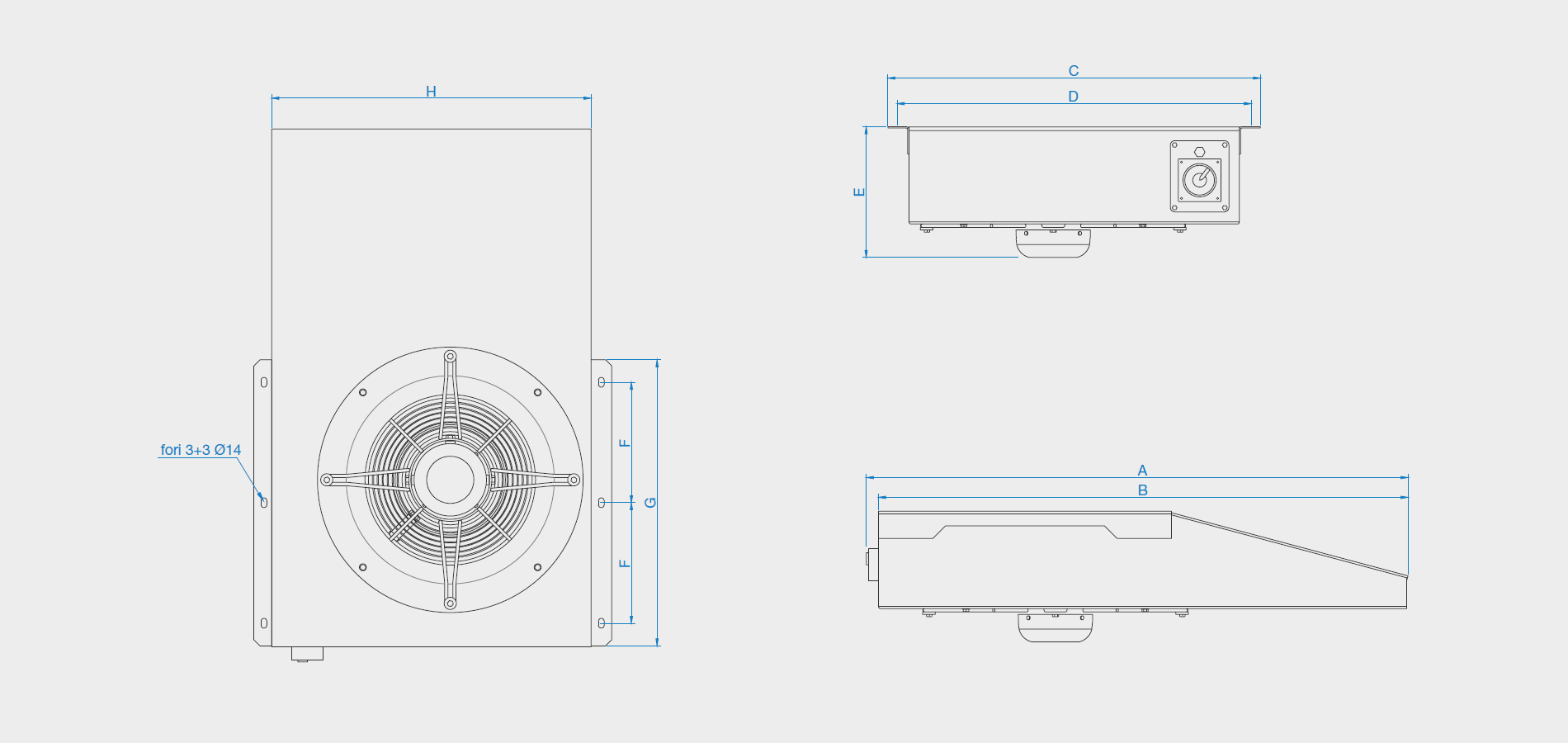

[mm] H G F E D C B A [kg]
JET SV 50 789 700 295 CRS 266/314 841 CRS 889 1.268 1.305 120
JET SV 75 1.148 807 210 CRS 314 1188 CRS 1.228 1.902 2.008 163
JET SV 100 1.149 1.125 207,5 CRS 318 1200 CRS 1.250 1.830 1.867 170
