Cassonetti centrifughi a trasmissione per applicazioni ad alta prevalenza progettati e omologati per l’evacuazione di fumi ad alta temperatura.
Ventilatori
SEDuct® CSS
Cassonetti centrifughi per il controllo dei fumi
APPLICAZIONE PRODOTTO
Sistemi a controllo verticale
Sistemi a controllo orizzontale
Sistemi a pressione differenziale
Sistemi di protezione al fuoco
condividi PRODOTTO
PROGETTAZIONE
Campo di applicazione
- Sistemi di evacuazione fumo e calore a comparto multiplo o singolo.
- Per estrazione fumi e immissione aria esterna.
- Funzionamento in dual purpose (ventilazione a temperatura ambiente ed estrazione fumi).
- Funzionalità per 120 minuti a temperature ≤ 400°C.
Caratteristiche Tecniche
| Portata: | fino a 36.000 m3/h |
| Pressione statica: | fino a 1.800 Pa |
| Livello di protezione: | motore IP55 |
CERTIFICAZIONI
Certificazione CE
Ventilatori provvisti di certificazione di prodotto CE secondo la norma UNI EN 12101-3:2004.
Ai sensi del Regolamento Europeo 305/2011.
Classificazione
Ai sensi del capitolo 7.5 della UNI EN 13501-4:2016.
F400 120
CARATTERISTICHE COSTRUTTIVE
Struttura
Telaio in profilo d’alluminio e pannelli smontabili in acciaio zincato.
Giranti
Ventilatore centrifugo ad alte prestazioni, doppia aspirazione con girante pale avanti per azionamento a trasmissione, accoppiato al motore mediante cinghie trapezoidali e pulegge.
Motori
Motore montato su una slitta tendicinghia per facilitare la manutenzione ed eventuale sostituzione. Motore asincrono trifase a norme internazionali IEC 60034, IEC 60072, EMC 2014/30/UE, LVD 2014/35/UE, marcato CE, IP55, classe F. Idoneo ad un servizio S1 (funzionamento continuo a carico costante).
Trasmissione
Trasmissione con supporti auto allineanti esterna al flusso protetta da carter in lamiera.
Temperature
Ventilatori concepiti per funzionamento continuo a temperature fino a 115°C ed in situazione di emergenza ad elevate temperature (irripetibilità d’uso), 400°C per 2 ore.
DIMENSIONI

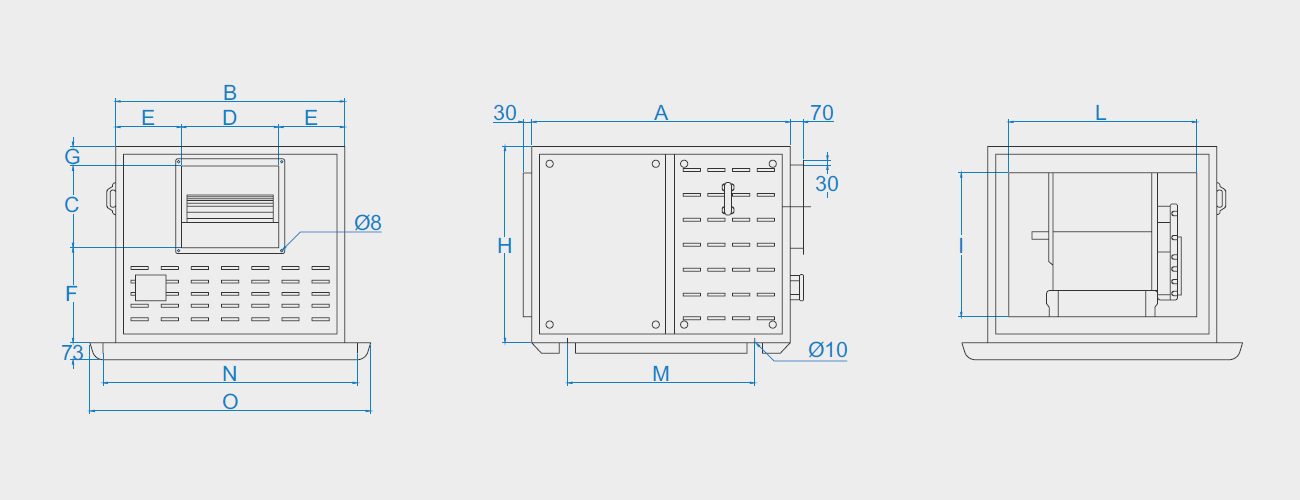

| [mm] | A | B | C | D | E | F | G | H | I | L | M | N | O | [kg] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CSS 7/7 | 850 | 700 | 230 | 260 | 220 | 330 | 90 | 650 | 405 | 470 | 550 | 850 | 950 | 110 |
| CSS 9/7 | 900 | 750 | 260 | 230 | 260 | 350 | 90 | 700 | 450 | 540 | 600 | 900 | 1.000 | 130 |
| CSS 9/9 | 900 | 750 | 260 | 300 | 225 | 350 | 90 | 700 | 450 | 540 | 600 | 900 | 1.000 | 130 |
| CSS 10/8 | 950 | 800 | 290 | 265 | 267,5 | 370 | 90 | 750 | 495 | 615 | 650 | 950 | 1.050 | 140 |
| CSS 10/10 | 950 | 800 | 290 | 330 | 235 | 370 | 90 | 750 | 495 | 615 | 650 | 950 | 1.050 | 140 |
| CSS 12/9 | 1.050 | 900 | 340 | 310 | 295 | 370 | 90 | 800 | 550 | 700 | 700 | 1.050 | 1.150 | 180 |
| CSS 12/12 | 1.050 | 900 | 340 | 395 | 252,5 | 370 | 90 | 800 | 550 | 700 | 700 | 1.050 | 1.150 | 180 |
| CSS 15/15 | 1.250 | 1.100 | 400 | 470 | 315 | 457,5 | 92,5 | 950 | 685 | 910 | 900 | 1.250 | 1.350 | 240 |
| CSS 18/18 | 1.350 | 1.250 | 480 | 560 | 345 | 480 | 90 | 1.050 | 770 | 1.040 | 1.000 | 1.400 | 1.500 | 315 |
| CSS 500 | 1.550 | 1.580 | 640 | 640 | 470 | 520 | 90 | 1.250 | 1.000 | 1.345 | 1.150 | 1.730 | 1.830 | 410 |
| CSS 560 | 1.650 | 1.760 | 715 | 715 | 522,5 | 545 | 90 | 1.350 | 1.070 | 1.520 | 1.250 | 1.910 | 2.010 | 485 |
| CSS 630 | 1.850 | 1.950 | 800 | 800 | 575 | 585 | 90 | 1.475 | 1.195 | 1.715 | 1.300 | 2.100 | 2.200 | 610 |
ACCESSORI
- Terminale 45° con rete
- Tettuccio parapioggia
