Home » Prodotti » SEDuct® ELI-CL

Ventilatori

SEDuct^® ELI-CL

Ventilatori assiali per il controllo dei fumi

Ventilatori assiali ad alta efficienza per applicazioni canalizzate, progettati e certificati per l’evacuazione di fumi ad alta temperatura.

APPLICAZIONE PRODOTTO

Sistemi a controllo verticale

Sistemi a controllo orizzontale

Sistemi a pressione differenziale

Sistemi di protezione al fuoco

condividi PRODOTTO

Campo di Applicazione

Sistemi di controllo fumo e calore.
Per estrazione fumi e immissione aria esterna.
Funzionamento in dual purpose (ventilazione a temperatura ambiente ed estrazione fumi).
Funzionalità per 120 minuti a temperature ≤ 400°C.

Caratteristiche Tecniche

Dimensioni:	da diam. 400 a 1.600 mm configurazione a singolo stadio
Portata:	fino a 170.000 m³/h
Pressione statica:	fino a 1.700 Pa
Livello di protezione:	motore IP55

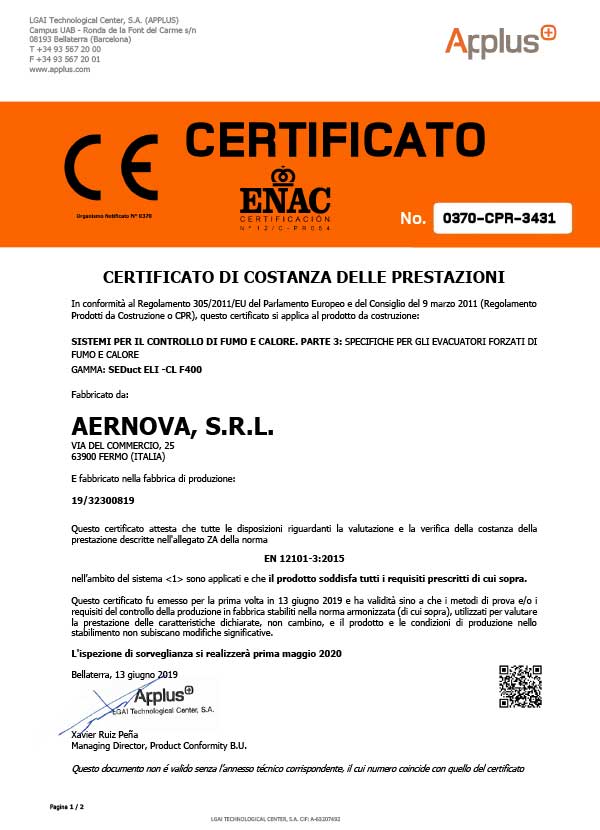

Certificazione CE

Ventilatori provvisti di certificazione di prodotto CE secondo la norma UNI EN 12101-3:2004.
Ai sensi del Regolamento Europeo 305/2011.

Classificazione

Ai sensi del capitolo 7.5 della UNI EN 13501-4:2016.

F₃₀₀ 120

F₄₀₀ 120

Giranti

Pale a profilo alare pressofuse ad alta efficienza con calettamento ad angolo regolabile.
Bilanciamento secondo norma ISO 1940 e Standard AMCA 204 – G2.5.

Casse di alloggiamento

In lamiera d’acciaio con flange sbordate e forate secondo la norma UNI ISO 6580-EUROVENT.
Zincatura a caldo dopo la lavorazione.

Motori 400V/3Ph/50Hz

Motore asincrono trifase secondo lo standard internazionale IEC 600034, IEC 60072, EMC 2004/108 / EC LVD 2006/95 / EC Marcato IP 55, IE 2 (solo motori a singola velocità) classe H.

Temperature

Ventilatori concepiti per funzionamento continuo a temperature fino a 70°C ed in situazione di emergenza ad elevate temperature (irripetibilità d’uso) fino a 400°C per 2 ore.

[mm]	A	B	C	F	N	Ø
ELI CL 400	502	400	450	450	8	12
ELI CL 450	553	450	450	500	8	12
ELI CL 500	603	500	575	560	8	12
ELI CL 560	663	560	575	620	8	12
ELI CL 630	773	630	725	690	12	12
ELI CL 710	813	710	600	770	16	12
ELI CL 800	903	800	650	860	16	12
ELI CL 900	1013	900	770	970	16	16
ELI CL 1000	1113	1000	840	1070	16	16
ELI CL 1120	1233	1120	840	1190	20	16
ELI CL 1250	1367	1250	1090	1320	20	16

Staffe di Sostegno

	A	B	C	D	ØE	Kg
ELI CL 400	400	300	320	2	10	1
ELI CL 450	450	350	350	2	10	1,5
ELI CL 500	500	400	380	2	10	2
ELI CL 560	560	460	410	2	10	2,5
ELI CL 630	630	630	725	2	12	12
ELI CL 710	710	550	490	2	10	3
ELI CL 800	800	660	540	3	14	3,8
ELI CL 900	900	760	600	3	14	4,5
ELI CL 1000	1000	860	640	3	14	4,8
ELI CL 1120	1120	980	710	3	14	6,8
ELI CL 1250	1250	950	770	3	14	7,8

Boccaglio in aspirazione/mandata
Controflange
Controflange con collare
Giunto antivibrante
Rete di protezione lato aspirazione/espulsione
Staffe di fissaggio
Silenziatori cilindrici
Inverter

A Richiesta

Esecuzione standard senza classificazione al fuoco
Esecuzione in doppia velocità
Morsettiera esterna alta temperatura
