Condotte metalliche preisolate per:
- Sistemi di controllo del fumo e del calore
- Sistemi di protezione al fuoco o per sistemi di controllo a pressione differenziale.

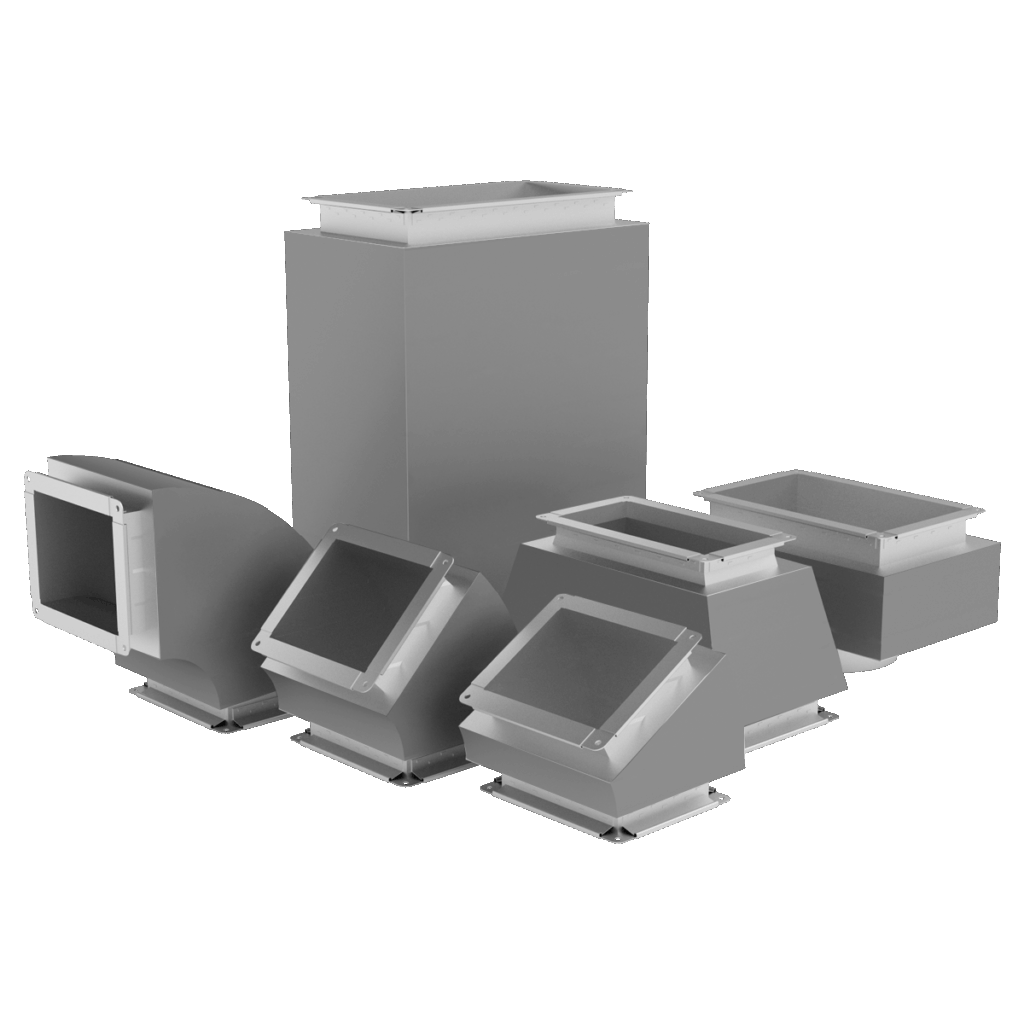

Condotte
SEDuct® DL
Condotte per il controllo dei fumi
APPLICAZIONE PRODOTTO
Sistemi a controllo verticale
Sistemi a controllo orizzontale
Sistemi a pressione differenziale
Sistemi di protezione al fuoco
condividi PRODOTTO
PROGETTAZIONE
CAMPO DI APPLICAZIONE SISTEMI DI CONTROLLO FUMO
- Sistemi di controllo fumo e calore a comparto multiplo.
- Integrità ai fumi e isolamento termico fino a 90 minuti.
- Per estrazione fumi e immissione aria esterna.
- Utilizzo orizzontale e verticale.
- Tenuta ai fumi con una perdita inferiore ai 5 m3/h per m2.
- Livelli di pressioni fino a -1.000Pa in funzione della classificazione richiesta.
- Sistemi sia forzati che naturali.
CERTIFICAZIONI
CERTIFICAZIONE CE
Condotte provviste di certificazione di prodotto CE secondo UNI EN 12101-7:2011.
Ai sensi del Regolamento Europeo 305/2011.
CLASSIFICAZIONE
Ai sensi del capitolo 7.2 della UNI EN 13501-4:2016.
EI 90 (ve ho) S 1.000 multi
CARATTERISTICHE COSTRUTTIVE
GIUNZIONE TRA ELEMENTI
Per condotte per sistemi di controllo fumo
- Base: 200 ÷ 1.250 mm
- Altezza: 200 ÷ 1.000 mm
- Lunghezza standard: 1.250 mm
- Spessore condotta: 27mm
- Peso indicativo della condotta: 27 kg/m2
I singoli componenti sono collegati tra loro con viti, rondelle e dadi M8, inseriti negli appositi fori presenti nel profilo di giunzione. Viene interposta guarnizione tra le flange serrate da morsetti. Le flange devono essere poi avvolte con un collare isolante di 25mm di spessore fissato con nastro di protezione e due file di pins
SISTEMA DI STAFFAGGIO
Il sistema di staffaggio SEDuct® rappresenta il livello minimo di sicurezza occorrente per la valenza della certificazione di prodotto; può essere sostituito da ancoraggi che costituiscano soluzione equivalente o migliorativa.
Le staffe sono idonee e conformi a garantire la funzionalità e la resistenza statica nei confronti dei carichi indotti in caso di incendio, nel sistema di staffaggio standard non è incluso alcun riferimento alla riduzione della vulnerabilità sismica dell’impianto.
Staffaggio orizzontale
Staffe con binari preforati di profilo a C 40×40 mm sospese da barre filettate uniformi M8/M10/M12/M14/M16 in funzione della dimensione della condotta.
DIMENSIONI
ACCESSORI
- Sistema di staffaggio standard orizzontale / verticale
- Griglie per il controllo dei fumi testate secondo EN 1366-8:2005
- Portine di ispezione
- Punti di misura
