Ventilatori assiali ad alta efficienza per applicazioni canalizzate, progettati e certificati per l’evacuazione di fumi ad alta temperatura.
Ventilatori
SEDuct® ELI-CLH
Ventilatore assiale alta efficienza (variante H).
APPLICAZIONE PRODOTTO
Sistemi a controllo verticale
Sistemi a controllo orizzontale
Sistemi a pressione differenziale
Sistemi di protezione al fuoco
condividi PRODOTTO
PROGETTAZIONE
Campo di Applicazione
- Sistemi di controllo fumo e calore.
- Per estrazione fumi e immissione aria esterna.
- Funzionamento in dual purpose (ventilazione a temperatura ambiente ed estrazione fumi).
- Funzionalità per 120 minuti a temperature ≤ 400°C.
Caratteristiche Tecniche
| Dimensioni: | da diam. 400 a 1.600 mm configurazione a singolo stadio |
| Portata: | fino a 170.000 m3/h |
| Pressione statica: | fino a 1.700 Pa |
| Livello di protezione: | motore IP55 |
CERTIFICAZIONI
Certificazione CE
Ventilatori provvisti di certificazione di prodotto CE secondo la norma UNI EN 12101-3:2015.
Ai sensi del Regolamento Europeo 305/2011.
Classificazione
Ai sensi del capitolo 7.5 della UNI EN 13501-4:2016.
F400 120
CARATTERISTICHE COSTRUTTIVE
Giranti
Girante a profilo alare ad alte prestazioni realizzata in pressofusione di lega d’alluminio con proprietà aerodinamicamente migliorate, con angolo di calettamento variabile da fermo. Bilanciata secondo la UNI ISO 21940-11:2017.
Casse di alloggiamento
Cassa lunga in lamiera d’acciaio verniciata a polveri epossidiche e flange di fissaggio realizzate a norma UNI ISO 13351:2009.
Motori 400V/3Ph/50Hz
Motori asincrono trifase IE3 a norme internazionali IEC 60034, IEC 60072, EMC 2014/30/UE, LVD 2014/35/UE e marcato CE, IP55, classe H. Idonei a servizio S1 a carico costante. Esecuzione 4 (accoppiamento diretto con
girante a sbalzo) e flusso d’aria da girante a motore.
Temperature
Ventilatori concepiti per funzionamento continuo a temperature fino a 70°C ed in situazione di emergenza ad elevate temperature (irripetibilità d’uso) fino a 400°C per 2 ore.

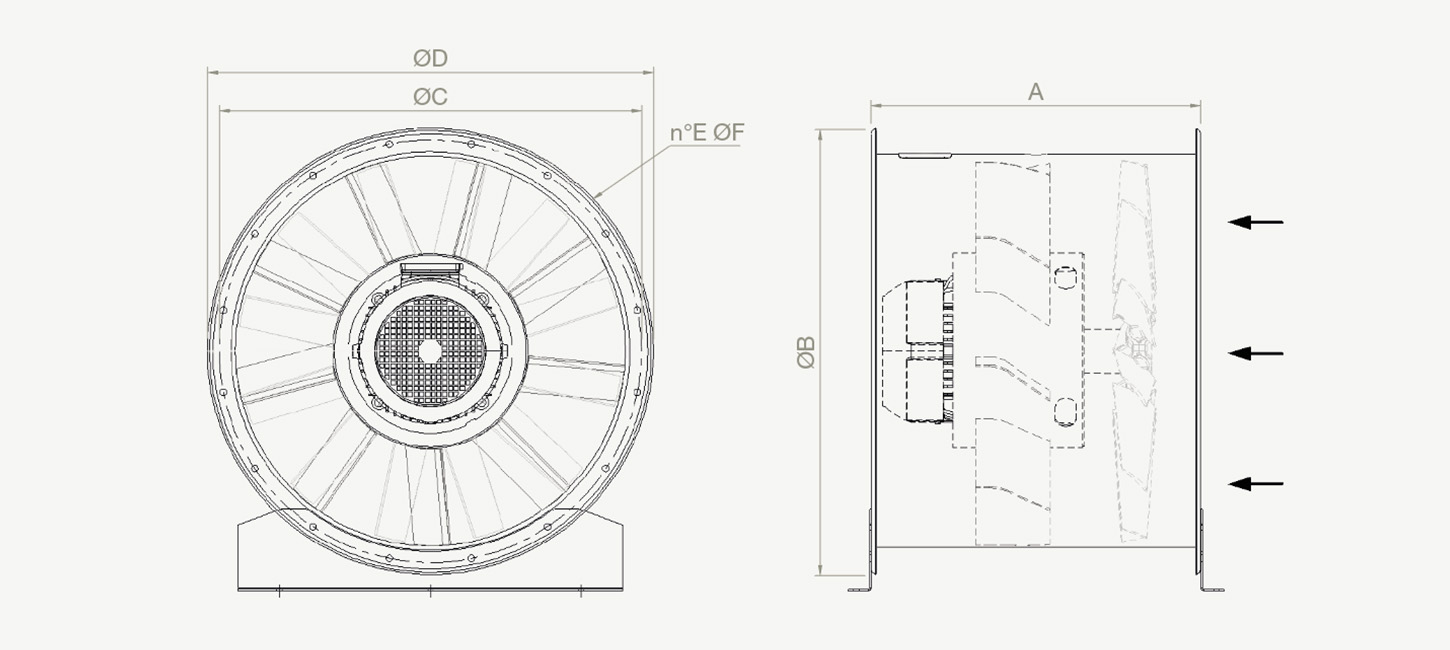

DIMENSIONI
| [mm] | A | B | C | D | E | N | Ø | Kg |
|---|---|---|---|---|---|---|---|---|
| ELI CLH 400 | 400 | 450 | 400 | 450 | 503 | 8 | 12 | 44 |
| ELI CLH 450 | 450 | 500 | 450 | 500 | 553 | 8 | 12 | 59 |
| ELI CLH 500 | 500 | 575 | 500 | 560 | 603 | 12 | 12 | 85 |
| ELI CLH 560 | 560 | 600 | 560 | 620 | 663 | 12 | 12 | 115 |
| ELI CLH 630 | 630 | 630 | 630 | 690 | 733 | 12 | 12 | 134 |
| ELI CLH 710 | 710 | 630 | 710 | 770 | 813 | 16 | 12 | 142 |
| ELI CLH 800 | 800 | 670 | 800 | 860 | 903 | 16 | 12 | 228 |
| ELI CLH 900 | 900 | 770 | 900 | 970 | 1013 | 16 | 16 | 310 |
| ELI CLH 1000 | 990 | 1000 | 1000 | 1070 | 1113 | 16 | 16 | 354 |
| ELI CLH 1120 | 1090 | 1120 | 1120 | 1190 | 1233 | 20 | 16 | 482 |
| ELI CLH 1250 | 1090 | 1250 | 1250 | 1320 | 1367 | 20 | 16 | 636 |
| ELI CLH 1400 | 1350 | 1415 | 1415 | 1470 | 1530 | 20 | 16 | 929 |
| ELI CLH 1600 | 1350 | 1615 | 1615 | 1680 | 1730 | 24 | 18 | 1006 |

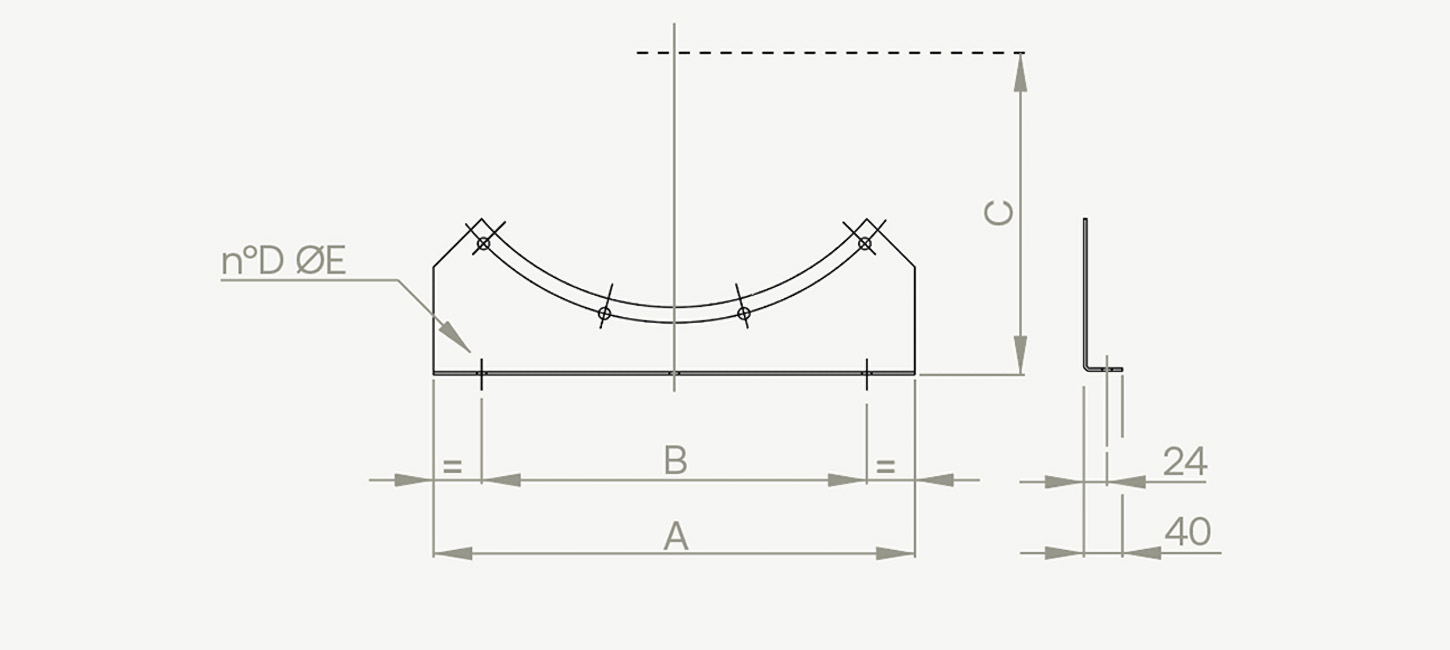

Staffe di Sostegno
| [mm] | A | B | C | D | ØE | Kg |
|---|---|---|---|---|---|---|
| ELI CLH 40 | 400 | 300 | 320 | 2 | 10 | 1,3 |
| ELI CLH 45 | 450 | 350 | 350 | 2 | 10 | 1,5 |
| ELI CLH 50 | 500 | 400 | 380 | 3 | 10 | 2,1 |
| ELI CLH 56 | 560 | 460 | 410 | 3 | 10 | 2,5 |
| ELI CLH 63 | 630 | 480 | 450 | 2 | 10 | 2,8 |
| ELI CLH 71 | 700 | 550 | 490 | 2 | 10 | 3,1 |
| ELI CLH 80 | 800 | 660 | 540 | 3 | 14 | 3,7 |
| ELI CLH 90 | 900 | 760 | 600 | 3 | 14 | 4,5 |
| ELI CLH 100 | 1000 | 860 | 640 | 3 | 14 | 4,8 |
| ELI CLH 112 | 1120 | 980 | 710 | 3 | 14 | 6,8 |
| ELI CLH 125 | 1250 | 950 | 770 | 3 | 14 | 7,8 |
| ELI CLH 140 | 1400 | 1100 | 850 | 3 | 14 | 11 |
| ELI CLH 160 | 1600 | 1300 | 960 | 3 | 16 | 21,5 |
ACCESSORI
- Boccaglio in aspirazione/mandata
- Controflange
- Controflange con collare
- Giunto antivibrante
- Rete di protezione lato aspirazione/espulsione
- Staffe di fissaggio
- Silenziatori cilindrici
- Inverter certificato per estrazione fumi
A Richiesta
- Esecuzione standard senza classificazione al fuoco
- Esecuzione in doppia velocità
- Morsettiera esterna alta temperatura
