Condotte metalliche per sistemi di controllo del fumo e del calore o per sistemi di controllo a pressione differenziale.
Condotte
SEDuct® R600
Condotte per il controllo dei fumi
APPLICAZIONE PRODOTTO
Sistemi a controllo verticale
Sistemi a controllo orizzontale
Sistemi a pressione differenziale
Sistemi di protezione al fuoco
condividi PRODOTTO
PROGETTAZIONE
CAMPO DI APPLICAZIONE
- Sistemi di evacuazione fumo e calore a comparto singolo.
- Integrità ai fumi per 120 minuti a temperature ≤ 600°C.
- Per estrazione fumi e immissione aria esterna.
- Utilizzo orizzontale e verticale.
- Tenuta ai fumi con una perdita inferiore ai 5m3/h per m2.
- Livello di pressioni fino a -1.500 Pa.
- Sistemi sia forzati che naturali.
- Tenuta all’aria classe D (2.000 Pa) Secondo UNI EN 1507:2008
CERTIFICAZIONI

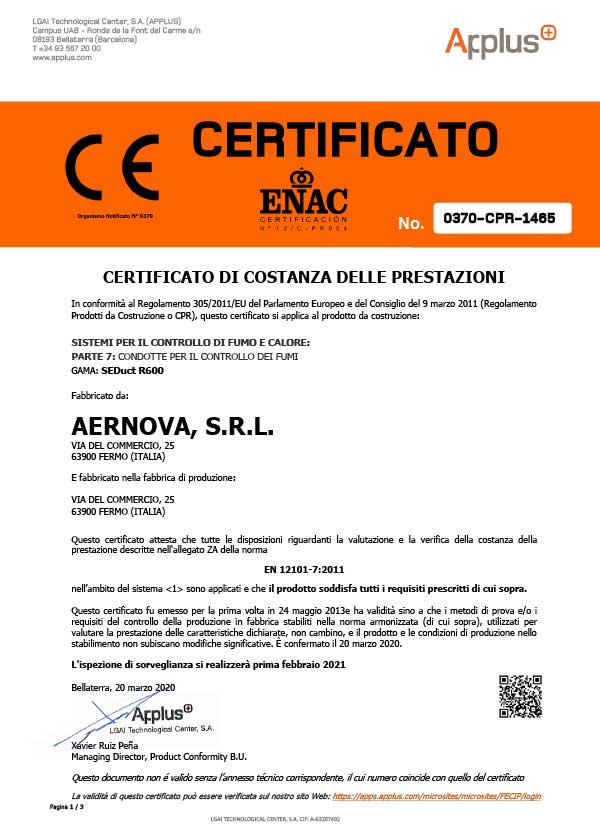

CERTIFICAZIONE CE
Condotte provviste di certificazione di prodotto CE secondo UNI EN 12101-7:2011.
Ai sensi del Regolamento Europeo 305/2011.
CLASSIFICAZIONE
Ai sensi del capitolo 7.2 della UNI EN 13501-4:2016.
E600 120 (ho) S 1.500 single
CARATTERISTICHE COSTRUTTIVE
GIUNZIONE TRA ELEMENTI
I singoli componenti sono collegati tra loro con viti, rondelle e dadi M8, inseriti negli appositi fori presenti nel profilo di giunzione. Viene interposta guarnizione e sigillante tra le flange serrate da morsetti.
SISTEMA DI STAFFAGGIO
Il sistema di staffaggio SEDuct® rappresenta il livello minimo di sicurezza occorrente per la valenza della certificazione di prodotto; può essere sostituito da ancoraggi che costituiscano soluzione equivalente o migliorativa.
Le staffe sono idonee e conformi a garantire la funzionalità e la resistenza statica nei confronti dei carichi indotti in caso di incendio, nel sistema di staffaggio standard non è incluso alcun riferimento alla riduzione della vulnerabilità sismica dell’impianto.
Staffaggio orizzontale SEDuct® R600
(dimensioni uguali ed inferiori a 1.250×1.000mm)
Staffe con binari preforati di profilo a C 40×20 mm sospese da barre filettate uniformi M8. Distanza massima tra sospensioni orizzontali pari a 1,5 m.
Staffaggio orizzontale SEDuct® R600 BIG
(dimensioni superiori a 1.250×1.000mm)
Staffe con binari preforati di profilo a C 40×40 mm sospese da barre filettate uniformi M12. Distanza massima tra sospensioni orizzontali pari a 1,5 m.
Staffaggio verticale
Il rapporto tra la distanza tra i supporti e la misura del lato minore della condotta non deve superare il valore 8:1. In ogni caso la distanza massima tra i supporti non deve superare i 5 metri.
DIMENSIONI
SEDuct® R600
| Base: | 200 ÷ 1.250 mm |
| Altezza: | 200 ÷ 1.000 mm |
| Passo standard: | 50 mm |
| Lunghezza standard: | 1.340 mm |
SEDuct® R600 BIG
| Base: | 1.251 ÷ 2.000 mm |
| Altezza: | 200 ÷ 1.500 mm |
| Passo standard | 50 mm |
| Lunghezza standard: | 1.340 mm |
ACCESSORI
- Sistema di staffaggio standard orizzontale / verticale
- Sistema di staffaggio sismico orizzontale / verticale
